W-L-1343
Şaftlardan Geçen Boru Yangın Yalıtımı W-L-1343
Fleksibıl Çelik Elektrik Konduiti
Detay Bilgileri
Kullanılan Ürün ve Uygulama
MC 150+ Yangın Durdurucu Mastik, yangın yalıtımı alanında özellikle şaftlardan geçen boruların korunması için geliştirilmiş, yüksek performanslı bir mastik ürünüdür. Detay no W-L-1343 kapsamında şaftlarda ve duvarlarda kullanılan bu ürün, eşsiz yangın dayanımı özellikleri sunar. RectorSeal markasının MC 150+ ürünü, metal borular ve çelik konduit gibi tesisatların çevresindeki boşlukları etkili bir şekilde doldurarak yangın geçirmezlik sağlar ve yangının yayılmasını engeller. Yangın dayanımı sertifikaları ve UL Underwriters Laboratories onayları ile güvenilirliği kanıtlanmıştır. Ayrıca, alçıpan duvar sistemlerine uyumlu olan bu mastik, tesisatların montajı sırasında pratik kullanım sunar. 120 dakika gibi uzun bir yangın dayanım süresi sağlayarak, bina içi güvenliği artırır ve yangın kontrolünde kritik bir rol üstlenir. MC 150+ Yangın Durdurucu Mastik, detay no W-L-1343 yangın yalıtımı uygulamasının olmazsa olmaz bir parçası olarak kullanım alanlarında yüksek performans ve dayanıklılık sunar. Bu ürünü tercih etmek, yangın güvenliği standartlarına uygun ve test edilmiş bir çözüm ile tesisatların korunmasını garanti eder.
Detay İçeriği Ürünler & Alternatifleri

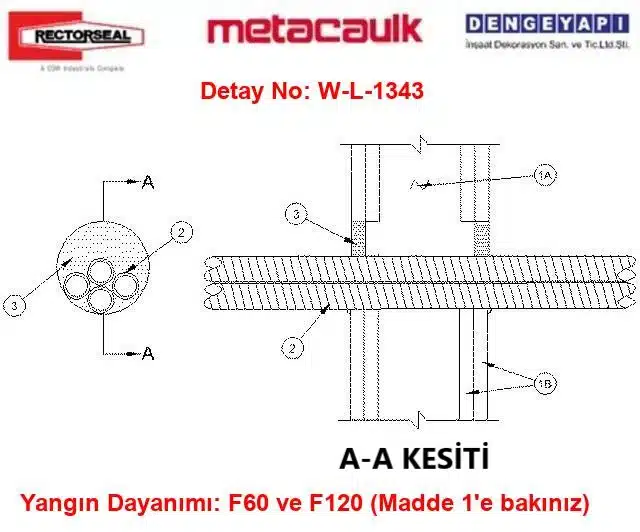

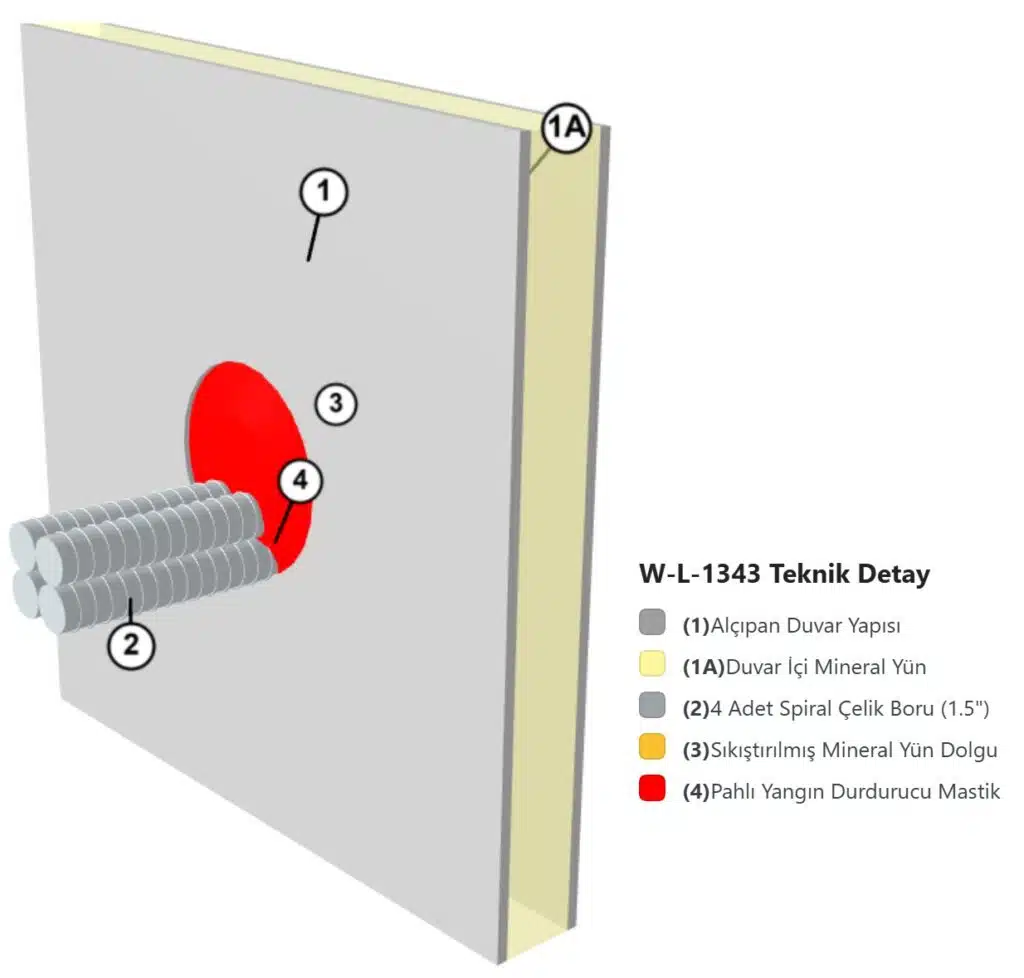

Şaftlardan Geçen Boru Yangın Yalıtımı — Teknik Bileşenler
1) Alçıpan Duvar
F60 ve F120 yangın dayanımlı alçıpan/dikme duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır. Yangın durdurucu sistemin yangın dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Maksimum tesisat deliği çapı 152 mm (6”) olacaktır.
1A) Dikmeler
Duvar konstrüksiyonu ahşap ya da çelik kanal dikmelerden oluşabilir. Ahşap dikmeler 50 mm x 100 mm (nom. 2x4 inç) boyutlarında olup, 400 mm (16”) merkezden merkeze aralıkla yerleştirilecektir. Çelik dikmeler en az 90 mm (3-5/8”) genişliğinde olup maksimum 600 mm (24”) merkezden merkeze aralıkla yerleştirilmelidir.
1B) Alçıpan Plaka
Alçıpan kalınlığı 16 mm (5/8”) olup, 1,2 m (4 ft) genişliğinde ve kare ya da konik kenarlara sahip olacaktır. Alçıpan türü, kalınlığı, kat sayısı, bağlantı elemanı türü ve levha yönü üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Maksimum tesisat deliği çapı 150 mm (6”) olarak belirlenmiştir.
2) Geçiş Yapan Tesisat Elemanı
Bir veya daha fazla adet 38 mm (1½”) nominal çapında (veya daha küçük) esnek çelik boru demeti tesisat deliği içerisinde yer alacaktır. Tesisat demetinin maksimum çapı 100 mm (4”) olarak sınırlandırılmıştır. Tesisatlar arası boşluk minimum 0 mm (nokta temas) ve maksimum 50 mm (2”) olabilir. Tesisat deliği ile tesisat demeti çevresi arasındaki boşluk minimum 0 mm (nokta temas) ve maksimum 50 mm (2”) aralığında olacaktır. Tesisatlar duvar montajının her iki tarafında da sağlam şekilde desteklenmelidir.
3) Yangın Durdurucu Malzeme — Mastik
Boşluk içine en az 16 mm kalınlığında yangın durdurucu mastik uygulanacak ve duvar her iki yüzeyiyle hizalanacaktır. Geçiş yapan tesisatlar ile alçıpan arasında temas noktalarında ise en az 10 mm çapında mastik boncukları her iki yüzeye uygulanacaktır. Ek mastik, tesisatların arasındaki boşluklara mümkün olan en geniş şekilde doldurulacaktır. Kullanılan üreticiler: RECTORSEAL – Mastik, Metacaulk MC 150+.
Detay Açıklaması
Şaftlardan Geçen Boru Yangın Yalıtımı detay numarası W-L-1343, yangın güvenliği ve bina koruma standartlarına uygun olarak geliştirilmiş özel bir yangın yalıtımı uygulamasıdır. Bu detay, özellikle metal borular ve çelik konduitler için test edilmiş ve 120 dakika yangın dayanımı sağlamaktadır. RectorSeal tarafından üretilen Metacaulk markası altında geliştirilmiş olan sistem, UL Underwriters Laboratories tarafından test edilmiştir. Yangın dayanımı ve malzeme uyumu bakımından önemli olan bu sistem, alçıpan duvarlarda uygulanır. Alçıpan duvarlar F60 ve F120 yangın dayanımlı olup, üretici test detaylarına uygun şekilde inşa edilmelidir. Duvar konstrüksiyonunda ahşap veya çelik dikmeler tercih edilirken, ölçü ve aralıklar spesifik olarak belirtilmiştir. Alçıpan plakalar 16 mm kalınlığında ve doğru bağlantı elemanlarıyla montaj edilmelidir. Tesisat geçişleri esnek çelik boru demetlerinden oluşur ve maksimum çapları sınırlandırılmıştır. Boşluklar yangın durdurucu mastik ile dolgu yapılmakta, bu sayede yangının şaft içinde yayılması önlenmektedir. MC 150+ Yangın Durdurucu Mastik özellikle detay numarası W-L-1343 uygulamaları için önerilen malzemedir ve tüm bu sistemle koordineli çalışmaktadır. Bu detay, yangın anında metal boru ve konduitlerin yangın geçirmezliğini sağlayarak bina güvenliğini artırır. Böylece yangın yaygınlığını önemli ölçüde düşüren ve bina içerisindeki kritik tesisatların korunmasını sağlayan bir uygulamadır. Detay numarası W-L-1343, hem teknik olarak kanıtlanmış hem de kullanımı kolay ve etkili bir yangın yalıtımı çözümü sunmaktadır.
Sık Sorulan Sorular
Şaftlardan geçen boru yangın yalıtımı detay nedir?
Şaftlardan geçen boru yangın yalıtımı, W-L-1343, metal boruların ve çelik konduitlerin yangına karşı 120 dakika dayanıklı olmasını sağlayan test edilmiş yangın yalıtımı uygulamasıdır. RectorSeal Metacaulk markasına ait ürünler kullanılır.
Detay no W-L-1343 için hangi ürün önerilmektedir?
Şaftlardan Geçen Boru Yangın Yalıtımı W-L-1343 için MC 150+ Yangın Durdurucu Mastik önerilmektedir. Bu mastik, yangın dayanımı için şaftlardan geçen boruların çevresindeki boşlukları kapatır ve yangının yayılmasını engeller.
Şaftlardan Geçen Boru Yangın Yalıtımı W-L-1343 detayındaki yangın dayanımı süresi nedir?
Şaftlardan Geçen Boru Yangın Yalıtımı W-L-1343 detayında belirtilen yangın dayanımı süresi metal borular ve çelik konduitler için 120 dakikadır.
W-L-1343 kodu ne anlama geliyor?
W-L-1343, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Metal Boru, Konduit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
