Alçıpan Duvardan Geçen 100 mm PVDF Boru F120 Biostop 500+ / MC150+ Yangın Durdurucu Detayı W-L-2555
Konstrüksiyonlu alçıpan duvarlardan geçen PVDF borular için F120 yangın durdurucu çözüm. Geçişte RECTORSEAL Biostop, Metacaulk ve FlameSafe ürünleri kullanılır.
Detay Bilgileri
Sistem Hakkında
W-L-2555 Yangın Durdurucu Sistemi, PVDF boruların Konstrüksiyonlu Alçıpan Duvarlardan geçişlerinde etkili bir çözüm sunar. Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Yangın durdurucu sistem, 0–13 mm Tesisat Deliği Boşluğu aralığında, intumesan Yangın Durdurucu Sargı ile çelik kelepçe kombinasyonu veya hazır intumesan boru kelepçesi ile uygulanmaktadır. Biostop, Metacaulk ve FlameSafe gibi ürünler, sistemin güvenliğini artırmak için kullanılmaktadır.
Yangın durdurucu malzeme, geçiş yapılan tesisatın etrafında yer alarak, yangın anında genişleyerek boşlukları kapatır. Böylece, yangın durumunda alevlerin ve dumanın yayılmasını önleyerek güvenli bir ortam oluşturur. F60/F120 yangın dayanımına sahip duvarlarda, bu sistemin kullanımı, yangın güvenliğinin sağlanmasına yardımcı olurken, aynı zamanda yangın anında oluşabilecek zararı da minimize eder.
Kullanılan Ürün ve Uygulama
Yangın koruma yönetmelikleri, modern binalarda yangın güvenliğini sağlamak adına büyük önem taşımaktadır. W-L-2555 Yangın Durdurucu Sistemi, uluslararası standartlara uygun olarak tasarlanmış bir sistemdir. ASTM E814, UL 1479 standartlarına uygun test süreçlerinden geçmiş olup, güvenilirliği kanıtlanmıştır. Yangın durdurucu sistemler, yangın anında alevlerin ve dumanın yayılmasını engelleyerek, can güvenliğini sağlamaktadır.
FM (Factory Mutual) onaylı malzemelerin kullanılması, sistemin güvenilirliğini artırmaktadır. Günümüz modern yapılarına entegre edilen pasif yangın koruma sistemleri, yangın durumunda oluşabilecek riskleri minimize ederek, güvenli bir yaşam alanı sunmaktadır. Yangın durdurucu sistemlerin kullanımı, hem ulusal hem de uluslararası standartlarla uyumlu olup, inşaat projelerinde yangın güvenliğinin sağlanmasında kritik bir rol oynamaktadır.
Bu Detay Neden Uygulanmalıdır?
-
Agresif Kimyasal ve Saf Su Hatlarında (PVDF) Yangın Bütünlüğü: PVDF (poliviniliden florür) borular; yarı iletken tesisleri, ilaç fabrikaları, kimya laboratuvarları ve endüstriyel arıtma sistemlerinde asit, solvent ve ultra saf su transferi için kullanılır. Yüksek erime sıcaklığına sahip olsa da yangın anında yumuşayarak formunu kaybeder. UL W-L-2555 sistemi, 100 mm PVDF boru geçişlerinde 2 saate kadar tam yangın bariyeri (F=2 Hr) kurarak eriyen hattı her iki duvar yüzeyinden hapseder.
-
L-Rating: Sistemde Biostop 500+ veya Metacaulk 150+ mastiği ile birlikte 3 kat Biostop Wrap Strip (veya Pipe Collar) kullanıldığında,ortam ile 204°C’de < 1 CFM/ft² duman sızdırmazlığı (L-Rating) tescillenir. Bu çift katmanlı yapı, endüstriyel yangınlarda zehirli asit buharlarının ve dumanın temiz odalara (cleanroom) sızmasını kesin olarak durdurur.
-
Class 1 W-Rating Su Sızdırmazlığı: Kimyasal yıkama yapılan proses mahallerinde ve laboratuvar bölmelerinde suyun alçıpan duvar arakesitinden diğer mahallere geçmesi önlenmelidir. Detay, mastik uygulamasıyla entegre Class 1 W-Rating su geçirimsizlik performansı sunar.
-
Akredite Standart ve Proje Onayı: ANSI/UL 1479 ve CAN/ULC S115 standartlarına uygun olarak test edilmiş resmi bir detaydır. Endüstriyel projelerde mekanik tesisat müşavirleri, proses emniyet denetçileri ve itfaiye mercileri tarafından ek bir mühendislik yorumuna (EJ) gerek kalmaksızın doğrudan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Temiz Oda ve Laboratuvar Kompartımanlarının Çökmesi: PVDF borunun yangında erimesi alçıpan duvarda 127 mm’lik açık bir delik bırakır. Her iki yüzde yangın kelepçesi bulunmadığında, alevler ve PVDF yanması sonucu açığa çıkan yüksek derecede toksik hidroflorik asit (HF) gazları hızla komşu üretim hatlarına ve laboratuvarlara yayılır; telafisi imkansız donanım ve can kayıplarına yol açar.
-
Mevzuat İhlali ve Ağır Hukuki Sorumluluk: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” gereğince yangın kompartıman duvarlarını delen tüm endüstriyel plastik tesisat hatlarının duvarın yangın mukavemetine (en az F60 veya F120) denk sertifikalı sistemlerle yalıtılması mecburidir. Akredite olmayan dolgular iskan ruhsatı ve itfaiye uygunluk onayının reddine, endüstriyel tesis yangın sigortalarının geçersiz kalmasına ve tesis yönetimi aleyhine ağır hukuki yaptırımlara sebep olur.
Detay İçeriği Ürünler & Alternatifleri
Alçıpan Duvar 100 mm PVDF Boru Biostop 500+ Yangın Durdurucu — Teknik Bileşenler

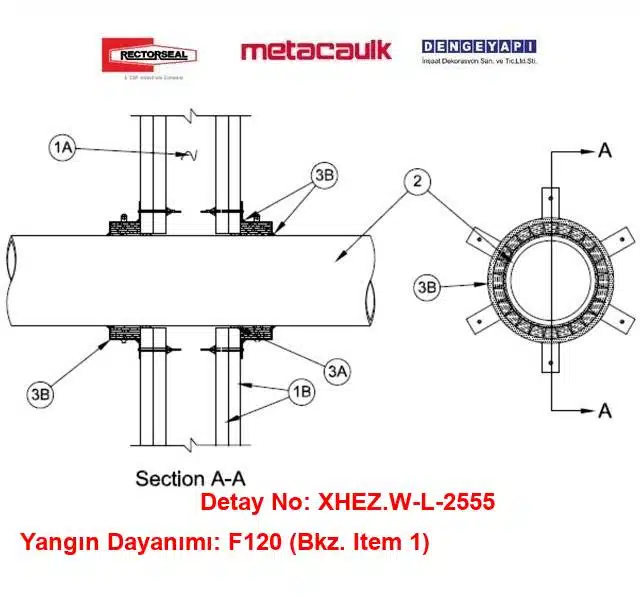

1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki bileşenleri içerir:
1A) Dikmeler
Duvar taşıyıcı karkası, en az 90 mm genişliğinde çelik C profil dikmelerden oluşacaktır; eksenler arası maksimum 600 mm olacaktır.
1B) Alçıpan*
Kalınlık, tip, katman sayısı ve bağlantı elemanları, üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Tesisat Deliklerinin maksimum çapı 125 mm’dir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Boru
Anma çapı 100 mm (4”) veya daha küçük, Schedule 40 masif gövdeli PVDF boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanım içindir. Boru, yangın durdurucu sistem içinde konsantrik veya eksantrik yerleştirilebilir. Boru ile Tesisat Deliği çevresi arasındaki Tesisat Deliği Boşluğu minimum 0 mm (nokta teması) ile maksimum 13 mm arasında olacaktır. Boru, duvarın her iki tarafında rijitçe desteklenecektir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşur:
3A) Yangın Durdurucu Malzeme* — Yangın Durdurucu Mastik
(Opsiyonel, hava sızıntısı için zorunlu) Boşluk içerisine minimum 13 mm kalınlığında yangın durdurucu mastik uygulanacak ve duvarın her iki yüzeyiyle sıfır olacak şekilde bitirilecektir. RECTORSEAL — Biostop 150+, 350i, 500+, 700, 750; Metacaulk 150+, Metacaulk 1200; FlameSafe FS3000, FS4000, FS1900, FS900. L Dayanımı (hava sızıntısı) yalnızca 3A kullanıldığında geçerlidir.
3B) Yangın Durdurucu Malzeme* — Sargı
Kalınlığı 6 mm ve genişliği 50 mm olan İntumesan Yangın Durdurucu Sargı, borunun dış çevresi boyunca ayrı ayrı sarılacak ve sargının ucu duvarın her iki yüzeyiyle aynı hizada olacaktır. Katmanlardaki ek yerleri şaşırtılacaktır. Sargı; bant, tel veya bağ teli ile sabitlenecektir. 100 mm (4”) çaplı boru için üç kat, 75 mm (3”) çaplı boru için iki kat ve 50 mm (2”) çaplı boru için bir kat sargı kullanılacaktır. RECTORSEAL — Biostop Wrap Strip veya FlameSafe Wrap Strip.
3C) Çelik Kelepçe
Dolgu malzemesi üreticisinden temin edilen, minimum 0,4 mm kalınlığında galvanizli çelikten imal kelepçe. Kelepçe derinliği anma 50 mm’dir ve 25 mm genişliğinde × 38 mm uzunluğunda ankraj pabuçları, 100 mm aralıklarla düzenlenmiştir. Ayrıca, ankraj pabuçlarının karşısında 13 mm genişliğinde × 19 mm uzunluğunda tutucu tırnaklar bulunur. Kelepçe, sargı üzerine en az 25 mm bindirme yapacak şekilde sarılacaktır. Tutucu tırnaklar, boruya doğru 90° katlanarak boşluğu ve sargıyı yerinde tutar. Kelepçe, her ankraj pabucundan, 5 mm çap × 75 mm uzunlukta çelik boşluklu duvar dübeli ve 6 mm × 16 mm rondela ile duvarın her iki yüzeyine sabitlenecektir.
3D) Yangın Durdurucu Cihaz*
(3B ve 3C’ye alternatif) Geçiş yapan tesisatın anma çapına uygun ölçülendirilmiş, intumesan astarlı galvanizli çelik boru kelepçesi (Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe). Cihaz, birlikte verilen montaj talimatlarına uygun olarak boru etrafına yerleştirilecektir. Cihazda, duvarın her iki yüzeyine 5 mm çap × 75 mm uzunlukta çelik boşluklu duvar dübelleri ile sabitlemeye uygun ankraj pabuçları bulunur. RECTORSEAL — Biostop Pipe Collar veya FlameSafe Pipe Collar.
Detay Açıklaması
W-L-2555 Yangın Durdurucu Sistemi, PVDF boruların Konstrüksiyonlu Alçıpan Duvarlardan geçişlerinde güvenli bir çözüm sunmaktadır. Bu sistem, yangın durdurucu sargılar ve çelik kelepçelerin kombinasyonu ile uygulanarak, yangın anında alevlerin yayılmasını önler. Kullanılan Biostop, Metacaulk ve FlameSafe ürünleri, yangın esnasında yüksek performans göstererek, yangın sızıntılarını önler. Yangın sızdırmazlığı sağlanmadığı takdirde, alevlerin ve dumanın yayılması riski artmakta, bu da can ve mal kaybına yol açmaktadır.
Sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olup, F60/F120 yangın dayanımına sahip duvarlarda kullanılabilmektedir. Yangın durdurucu sistemin test edilmesi, sistemin güvenilirliğini artırmakta ve uygulama yapılacak alanların yangın güvenliğini sağlamakta önemli bir rol oynamaktadır. Yangın durdurucu malzeme, geçiş yapılan tesisatın çevresinde yer alarak boşlukları kapatarak, yangının yayılmasını engellemektedir.
Endüstriyel PVDF Boru Hatlarında 2 Saat Yangın ve Duman Yalıtımı: Alçıpan Duvarlarda UL W-L-2555 Çözümleri
İlaç fabrikaları, yarı iletken üretim tesisleri, petrokimya laboratuvarları ve endüstriyel proses alanlarında agresif kimyasalların ve ultra saf suların transferi yüksek mukavemetli 100 mm (4 inç) Schedule 40 PVDF borular üzerinden yürütülür. Yangın kompartıman duvarı işlevi gören alçıpan bölmelerden geçen bu özel plastik hatlar, termal yükler altında eridiğinde zehirli kimyasal dumanların ve alevlerin diğer proses hollerine sıçramasına neden olabilir. Endüstriyel tesislerde yangın ve duman sızdırmazlığını eksiksiz sağlamak; duvarın her iki yüzünden mekanik kelepçe veya intümesan şeritlerle donatılan, Class 1 su sızdırmazlığı sunan akredite detayları zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-2555 sistem detayı, çelik dikmeli alçıpan duvarlardan geçen 100 mm PVDF borularda 2 saate kadar tam yangın güvenliği (F=2 Hr) sağlar. Duvarın her iki yüzeyine sarılan 3 kat Biostop Wrap Strip ve çelik kelepçe tertibatı (veya doğrudan Biostop Pipe Collar kelepçesi), yangın anında genleşerek eriyen PVDF boru arakesitini çift taraflı kilitler. Boşluğa uygulanan 13 mm derinliğindeki Biostop 500+ veya Metacaulk 150+ yangın durdurucu mastik katmanı sayesinde hava-duman sızdırmazlığı (L-Rating) ve Class 1 W-Rating su geçirimsizliği kazanan bu UL sertifikalı çözüm, endüstriyel projelerinizde hem denetim süreçlerini sorunsuz tamamlar hem de en zorlu proses hatlarında üst düzey yangın güvenliği standardı oluşturur.
Sık Sorulan Sorular
W-L-2555 hangi boru cins ve çaplarında geçerlidir?
Bu detay, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen PVDF boru tesisatları için tasarlanmıştır. Anma çapı 100 mm (4”) veya daha küçük, Schedule 40 masif gövdeli PVDF borular kapsanır; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılır. Boru, yangın durdurucu sistem içinde konsantrik veya eksantrik yerleştirilebilir.
Bu detayda kaç mm Biostop 500+ uygulanmalıdır?
Mastik katmanı opsiyoneldir, ancak hava sızıntısı (L Dayanımı) aranıyorsa zorunludur. Kullanıldığında boşluğa minimum 13 mm kalınlığında yangın durdurucu mastik uygulanır ve duvarın her iki yüzeyiyle sıfır bitirilir. RECTORSEAL Biostop 150+, 350i, 500+, 700, 750; Metacaulk 150+, Metacaulk 1200; FlameSafe FS3000, FS4000, FS1900, FS900 ürünleri kullanılabilir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
Yangın durdurucu sistemin dayanımı, monte edildiği duvarın dayanımıyla aynıdır; F120 için duvarın F120 olarak teşkil edilmesi gerekir. Tesisat deliğinin azami çapı 125 mm, boru ile delik çevresi arasındaki boşluk minimum 0 mm (nokta teması) ile maksimum 13 mm arasındadır. 100 mm çaplı boruda üç kat intumesan sargı kullanılır.
Bu detay hangi yapı elemanında kullanılabilir?
Detay yalnızca F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvarlar için geçerlidir ve şaft geçişlerinde kullanılır. Duvar karkası en az 90 mm genişliğinde çelik C profil dikmelerden oluşmalı, dikme eksenleri arası en fazla 600 mm olmalıdır. Alçıpan kalınlığı, tipi, katman sayısı ve bağlantı elemanları üreticisinin test edilmiş detayına uygun olmalıdır.
Uygulamada en sık yapılan hata nedir?
En yaygın hatalar; mastik kalınlığının 13 mm’nin altında uygulanması, 100 mm boruda üç kat yerine daha az sargı sarılması, sargı eklerinin şaşırtılmaması ve sargının bant, tel veya bağ teli ile sabitlenmemesidir. Ayrıca çelik kelepçenin sargı üzerine en az 25 mm bindirmemesi, tutucu tırnakların 90° katlanmaması ve tesisat deliği boşluğunun 13 mm toleransının aşılması performansı düşürür.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmeliğe uygun mu?
Detay, pasif yangın güvenliği kapsamında BYKHY gerekliliklerini karşılamak amacıyla tasarlanmıştır ve uluslararası ASTM E814 ile UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Projede uyumluluk için, detayın test edilmiş konfigürasyonuna sadık kalınması ve malzeme eşdeğerliğinin doğrulanması gerekir.
W-L-2555 kodu ne anlama geliyor?
W-L-2555, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
