Alçıpan Duvardan Geçen 300 mm PVC Boru F120 Metacaulk 68 Intumescent Sleeve / MC150+ Yangın Durdurucu Detayı W-L-2900
Konstrüksiyonlu alçıpan duvarlarda PVC/CPVC boru geçişleri için F120 yangın durdurucu sistem. Duvarın her iki yüzünde Metacaulk 68 intumesan kılıf ve MC150+ mastik kullanılır.
Detay Bilgileri
Sistem Hakkında
W-L-2900 Yangın Durdurucu Sistemi, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen PVC/CPVC boru tesisatlarının güvenli ve yönetmeliğe uygun biçimde yalıtılması için geliştirilmiş, sahada kanıtlanmış bir çözümdür. Özellikle 300 mm (12”) çaplı boru geçişlerinde etkili sonuç veren bu detay, yangın anında boru etrafındaki geçiş bölgesinde bütünlük ve sızdırmazlık sağlayarak alev ve dumanın kompartımanlar arası yayılımını önlemeye yardımcı olur. Bu sayede hastane, AVM, ofis ve konut gibi yapılarda hem can güvenliği hem de iş sürekliliği ve mal güvenliği desteklenir.
Sistemin temel bileşenleri RectorSeal markasına ait Metacaulk 68 İntumesan Kılıf ve Metacaulk 150+ Yangın Durdurucu Mastiktir. Metacaulk 68, yangınla karşılaştığında hacimsel olarak genleşen İntumesan yapısı sayesinde yanıcı boru yumuşayıp zayıfladığında oluşabilecek boşlukları hızla kapatarak etkin bir bariyer oluşturur. Metacaulk 150+ ise tesisat deliği boşluğunun tariflenen bölgelerinde 16 mm kalınlıkta uygulanarak duman ve alev geçişini engelleyen, sürekliliği yüksek bir sızdırmazlık sağlar. Bu ikili kombinasyon, boru-delik arayüzünde kritik bir savunma hattı yaratır.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Dolayısıyla W-L-2900, üreticisinin test edilmiş detayındaki tariflenen şekilde uygulandığında, F120 yangın dayanımı hedefini karşılayacak biçimde çalışır. Sahada ispatlanmış test dizaynlarına sadık kalmak; malzeme seçimi, kalınlıklar, yerleşim ve montaj adımları gibi parametrelerin eksiksiz yerine getirilmesi anlamına gelir. Uygulamaların, Üreticisinin Bağımsız Laboratuarda Test edilmiş Detaylarında Belirtildiği gibi yürütülmesi; performansın tesis edilmesi ve denetim süreçlerinde kanıtlanabilirlik açısından kritik önemdedir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında, yangının katlar veya bölümler arasında yayılımını sınırlamak zorunludur. W-L-2900 gibi geçiş detayları, yönetmeliğin pasif yangın güvenliği prensiplerini sahaya taşır. Konstrüksiyonlu Alçıpan Duvarın F120 gerekliliklerine uygun oluşturulması, boru çapı ve cinsinin (PVC/CPVC) detayla uyumlu seçilmesi, yangın durdurucu malzemelerin doğru yer ve kalınlıklarda tatbiki; sistemin beklenen performansı göstermesi için şarttır.
Uygulamada sıklıkla karşılaşılan hatalar arasında, mastik kalınlığının yetersiz bırakılması, İntumesan Kılıfın eksik sabitlenmesi veya duvar sisteminin üretici detayındaki katman ve birleşim koşullarına uygun kurulmamış olması bulunur. Bu tür eksikler, yangın sırasında geçiş bölgesinde erken arıza riskini artırır. Doğru uygulama için yüzey hazırlığı, boşluk toleranslarının kontrolü, temiz ve kuru yüzeylerde uygulama ile mastik sürekliliğinin sağlanması önemlidir. Şantiye denetimleri ve uygulama fotoğraflarıyla kayıt tutmak, kalite güvencesini destekler.
Sonuç olarak W-L-2900, 300 mm (12”) PVC/CPVC boru geçişlerinde Konstrüksiyonlu Alçıpan Duvar montajlarında güvenilir, testlerle doğrulanmış bir Yangın Durdurucu Sistem sunar. Metacaulk 68 ve Metacaulk 150+’ın sinerjisi, yangın anında hızlı reaksiyon vererek alev ve dumanın ilerlemesini engeller. Doğru malzeme, doğru kalınlık ve doğru montajla, yapıların pasif yangın güvenliği seviyeleri yükseltilir ve BYKHY gereklilikleri pratikte karşılanır.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan ürün kombinasyonu, RectorSeal Metacaulk 68 İntumesan Kılıf ile RectorSeal Metacaulk 150+ Yangın Durdurucu Mastikten oluşur. Her iki ürün, PVC/CPVC gibi yanıcı borularla uyumlu çalışmak üzere geliştirilmiştir ve Konstrüksiyonlu Alçıpan Duvarlardaki tesisat deliği çevresinde yangın anında bütünlük ve duman sızdırmazlığı sağlamaya odaklanır. W-L-2900 konfigürasyonunda 300 mm (12”) boru geçişi tariflenirken, sistemin temel hedefi F120 yangın dayanımını sürdürülebilir ve tekrarlanabilir biçimde sağlamaktır.
Metacaulk 68 İntumesan Kılıf, yangına maruz kaldığında hacmen genişleyerek yanıcı borunun yumuşaması veya erimesi sonucu ortaya çıkabilecek boşlukları hızlı biçimde doldurur. Bu İntumesan davranış, alev ve sıcak dumanın kompartımanlar arası geçişini sınırlandıran etkin bir bariyer üretir. Kılıfın tasarımı pratik montaj avantajları sunar; doğru konumlandırma ve güvenli sabitleme ile hem şantiyede hız hem de uygulama standardizasyonu sağlanır. Ayrıca, İntumesan Kılıf kullanımı, geçiş çevresinde mekanik dayanım ve form sürekliliğine katkı verir.
Metacaulk 150+ Yangın Durdurucu Mastik ise Yangın Durdurucu Malzeme olarak tesisat deliği boşluğunun tariflenen bölgelerinde 16 mm kalınlıkta uygulanır. Yüzey uyumu yüksek, düzgün yayılabilen viskozitesiyle hem detayda istenen kalınlıkları yakalamayı kolaylaştırır hem de sürekliliği güçlendirir. Doğru yüzey hazırlığı (temiz, kuru ve tozsuz yüzeyler) ile birlikte uygulandığında, mastik katmanı duman geçişini sınırlandıran ve alevin ilerleyişine bariyer oluşturan kritik bir sızdırmazlık sağlar. Bu katmanın kopmadan ve incelmeden sürekli kalması performans için belirleyicidir.
W-L-2900 sisteminde bu iki ürünün birlikte kullanılması, test edilmiş bir metodolojinin sahaya taşınması anlamına gelir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Böylece, üreticisinin test edilmiş detayındaki tariflenen şekilde uygulandığında F120 yangın dayanımı hedefi desteklenir. Projede Konstrüksiyonlu Alçıpan Duvarın F120 gereklerine uygun kurulması; boru çapının 300 mm (12”) olarak detayla tam uyumlu seçilmesi; Metacaulk 68 ve Metacaulk 150+’ın doğru kalınlık ve doğru konumlarda tatbiki gerekir.
Şantiyede kalite güvencesi için, mastik uygulama kalınlığının yer yer 16 mm değerinin altına düşmemesi, İntumesan Kılıfın üretici yönergelerine uygun şekilde sabitlenmesi ve birleşim bölgelerinin kesintisizliği düzenli kontrol edilmelidir. Ayrıca, duvar katmanlarının (kaplama sayısı, levha kalınlıkları, dikme düzeni vb.) üretici detayına uygunluğu; nihai performansın bel kemiğidir. Bu yaklaşım, BYKHY gerekliliklerinin sahada pratik biçimde karşılanmasını ve denetim süreçlerinde ispatlanabilir bir uygulama standardını mümkün kılar.
Bu Detay Neden Uygulanmalıdır?
-
Mega Çaplı (300 mm) Borularda 2 Saate Varan Yangın ve Duman Bariyeri: 300 mm (12 inç) gibi devasa çaptaki ana drenaj ve proses hatları, yangın anında eridiğinde alçıpan duvarda yaklaşık 37 cm çapında yıkıcı bir boşluk bırakır. UL W-L-2900 sistemi; çift intümesan manşon mekanizmasıyla eriyen boru kesitini radyal olarak sıkarak boşluğu hapseder, 2 saate kadar tam kompartıman bütünlüğü sağlar ve 204°C’de < 1 CFM/ft² duman sızdırmazlığı (L-Rating) sunar.
-
Ürüne Özel Çift Manşon (Double Sleeve) Konfigürasyonu: 300 mm’lik büyük çaplarda standart yangın kelepçelerinin intümesan dolgusu eriyen boruyu kapatmak için yeterli reaksiyon hacmini oluşturamaz. RectorSeal Metacaulk 68 Intumescent Sleeve sisteminin 13 mm bindirmeli çift kat olarak boru çevresine sarılması ve duvar yüzeylerinden 51 mm dışarı taşırılması, yüksek genleşme kütlesini doğrudan eriyen hatta odaklayarak alev yolunu kapatır. RectorSeal Metacaulk 150+ mastiği ise alçıpan-kovan arakesitindeki duman sızıntısını sıfırlar.
-
Akredite Standart ve Proje Onayı: ANSI/UL 1479 ve CAN/ULC S115 standartlarına uygun olarak test edilmiş resmi bir detaydır. 300 mm gibi kritik çaptaki PVC, uPVC ve CPVC geçişlerinde mekanik proje müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından ilave mühendislik değerlendirmesine (EJ) gerek kalmaksızın doğrudan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Mega Kesitli Yangın Yayılımı ve Zehirli Asit Dumanı Boşalması: 300 mm PVC borunun alçıpan duvarda eriyip yok olması, dakikalar içinde odalar arasında 368 mm’lik doğrudan bir alev koridoru açar. Yangın durdurucu manşon bulunmadığında alevler hızla komşu yangın zonlarına atlar; PVC’nin yanmasıyla ortaya çıkan yoğun hidroklorik asit dumanı kaçış koridorlarını ve yaşam alanlarını basarak hayati tehlike yaratır.
-
Mevzuat İhlali ve Yasal Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” gereğince yangın kompartıman duvarlarını delen tüm yanıcı tesisat hatlarının duvarın yangın dayanım süresine (en az F60 veya F120) denk akredite sistemlerle yalıtılması kanuni zorunluluktur. Standart dışı harç, alçı veya poliüretan köpük uygulamaları iskan ruhsatı ve itfaiye onaylarının reddine, yangın sigorta poliçelerinin iptaline ve mekanik yüklenici aleyhine ağır hukuki/cezai sorumluluklara yol açar.
Detay İçeriği Ürünler & Alternatifleri

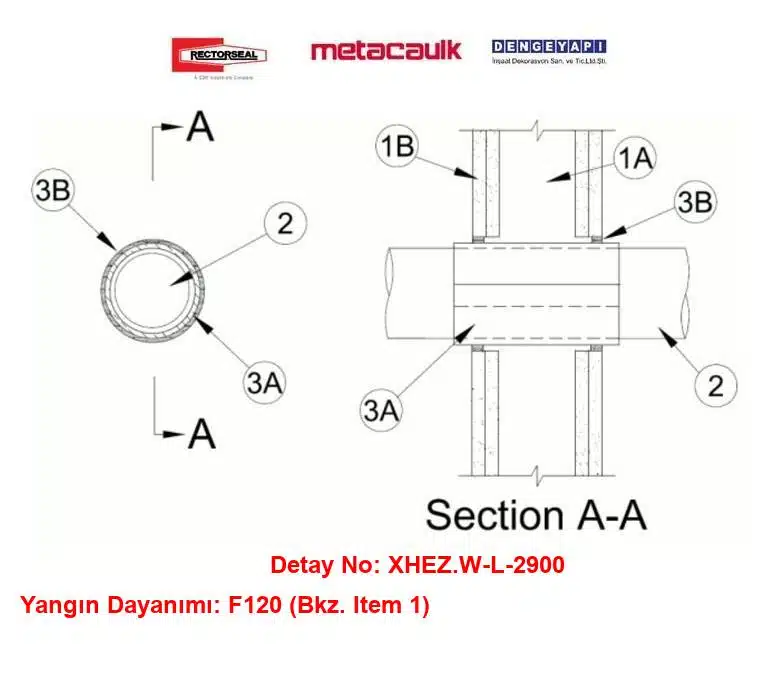

Alçıpan Duvar 300 mm PVC Boru Yangın Durdurucu — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki yapı özelliklerini içerir:
1A) Dikmeler
Duvar taşıyıcıları çelik kanal dikmelerden oluşacaktır. Çelik dikmeler en az 89 mm genişlikte olacak ve en fazla 610 mm aks aralığında yerleştirilecektir.
1B) Alçıpan
En az 16 mm kalınlıkta alçıpan. Alçıpan tipi, kalınlığı, katman sayısı, bağlantı elemanı tipi ve plaka yönlenmesi üreticisinin test edilmiş detayında tariflendiği gibi olacaktır. Maksimum Tesisat Deliği çapı 368 mm’dir.
2) Boru
Tek bir yanıcı boru, Yangın Durdurucu Sistemin içinde duvar boyunca konsantrik yerleştirilecektir. Anma Tesisat Deliği Boşluğu 22 mm olacak, boru duvarın her iki tarafında rijit olarak desteklenecektir. Aşağıdaki boru tip ve boyutları kullanılabilir:
2A) PVC Boru
Anma çapı 12” (305 mm) Schedule 40 veya SDR41, hücresel ya da masif gövdeli PVC veya uPVC boru. Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanım için.
2B) CPVC Boru
Anma çapı 12” (305 mm) veya daha küçük SDR11 CPVC boru. Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanım için.
3) Yangın Durdurucu Sistem
Yangın Durdurucu Sistem aşağıdaki bileşenlerden oluşacaktır:
3A) Yangın Durdurucu Cihaz (Kelepçe)
Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe; iç yüzeyi İntumesan malzeme ile astarlı ve boru çevresine uygun ölçüdedir. İki adet İntumesan kılıf, borunun dış çevresine en az 13 mm bindirme ile sıkıca sarılacaktır. Kelepçe; kör perçin, hortum kelepçesi veya bağ teli ile sabitlenecektir. Cihaz, duvar kalınlığı içinde merkezlenecek ve duvarın her iki yüzünden en az 50 mm taşacaktır. RECTORSEAL — Metacaulk 68 Intumescent Sleeve.
3B) Yangın Durdurucu Malzeme (Mastik)
Yangın Durdurucu Mastik — En az 16 mm kalınlıkta mastik, Tesisat Deliği Boşluğu içerisine, duvarın her iki yüzeyiyle sıfır olacak şekilde uygulanacaktır. RECTORSEAL — Metacaulk 150+.
Detay Açıklaması
W-L-2900 Yangın Durdurucu Sistemi, Konstrüksiyonlu Alçıpan Duvarlarda PVC/CPVC boru geçişleri için etkili bir çözüm sunmaktadır. Yangın dayanım süreleri F60 ve F120 olan bu sistem, hastaneler, AVM’ler, ofisler ve konut projelerinde güvenli bir yangın geçişi sağlamak amacıyla kullanılmaktadır. Metacaulk 150+ ve Metacaulk 68 gibi kaliteli yangın durdurucu ürünler, bu sistemin temel bileşenleridir. Bu ürünler, yangın anında genişleyerek etkili bir bariyer oluşturur ve böylece yangın ve duman sızıntısını önler. Yangın durdurucu sistemin uygulanmaması durumunda, yangın sırasında ciddi riskler oluşabilir ve can kaybı ile maddi hasar meydana gelebilir.
Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKYHY) kapsamında uygunluk göstermektedir. Yangın güvenliği standartlarına uygun olarak test edilmiş ve sertifikalandırılmıştır. Bu nedenle, yapı sahipleri ve mühendisler için, bu tür sistemlerin kullanımı zorunlu hale gelmiştir. W-L-2900, yangın güvenliğinin sağlanmasında kritik bir rol oynamaktadır.
300 mm Plastik Borularda İntümesan Yangın Güvenliği: Alçıpan Duvarlarda UL W-L-2900 Çözümleri
Havalimanları, stadyumlar, endüstriyel tesisler, hastaneler ve büyük ticari yapılarda ana drenaj, atık su ve proses hatları genellikle 300 mm (12 inç) çapa ulaşan Schedule 40 PVC ve SDR 11 CPVC borular üzerinden sevk edilir. Yangın kompartıman duvarı olan hafif alçıpan bölmelerden geçen bu büyük çaplı yanıcı hatlar, yangın esnasında eriyerek duvarda devasa dikey ve yatay yangın koridorları oluşturma riski taşır. Alçıpan duvarlarda yangın ve duman sızdırmazlığını sağlamak; yüksek genleşme kütlesine sahip, çift kat sarılabilen ve yangın anında eriyen boruyu boğarak kilitleyen akredite manşon detaylarını zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-2900 sistem detayı, çelik dikmeli alçıpan duvarlardan geçen 300 mm plastik borularda 2 saate kadar tam yangın ve duman izolasyonu sunar. Boru çevresine 13 mm bindirme payıyla iki parça halinde sarılan ve duvar yüzeylerinden minimum 51 mm dışarı taşırılan RectorSeal Metacaulk 68 Intumescent Sleeve manşon mekanizması, yangın ısısıyla şişerek eriyen mega plastik boru kesitini tamamen hapseder. Anüler boşluğa uygulanan 16 mm derinliğindeki RectorSeal Metacaulk 150+ yangın durdurucu mastik katmanı ile duman geçirimsizliğini (L-Rating) garanti altına alan bu UL sertifikalı çözüm, projelerinizde denetim süreçlerini kolaylaştırırken büyük çaplı tesisat geçişlerinde tavizsiz bir güvenlik standardı tesis eder.
Sık Sorulan Sorular
W-L-2900 hangi boru cins ve çaplarında geçerlidir?
Bu detay, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen PVC/CPVC boru tesisatları için tasarlanmıştır. Verilen konfigürasyonda 300 mm (12”) çaplı boru geçişi tariflenir. Montajın geçerli olabilmesi için boru cinsinin PVC veya CPVC olması, boru çapının 300 mm (12”) ile uyumlu seçilmesi ve üreticisinin test edilmiş detayındaki uygulama adımlarına sadık kalınması gereklidir.
Bu detayda kaç mm Metacaulk 150+ uygulanmalıdır?
Bu detayda Yangın Durdurucu Malzeme olarak Metacaulk 150+ kullanılır ve tariflenen noktalarda 16 mm kalınlıkta uygulanmalıdır. Uygulama öncesi yüzeylerin temizlenmesi, boşlukların kontrol edilmesi ve mastik kalınlığının kesintisiz şekilde süreklilik sağlaması önemlidir. Farklı alt detaylar için üretici talimatları ve test edilmiş uygulama kılavuzu esas alınmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
Duvarın F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar olarak oluşturulması, 300 mm (12”) PVC/CPVC borunun üreticinin tarifine uygun geçişi, Metacaulk 68 İntumesan Kılıf ve Metacaulk 150+’ın doğru konum ve 16 mm kalınlıkta uygulanması gerekir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir; montaj da bu teste uygun yapılmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
Detay, Konstrüksiyonlu Alçıpan Duvar montajlarında PVC/CPVC boru geçişlerinin yangın durdurulması amacıyla kullanılır. Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Duvar kalınlığı, katman dizilimi, dikme aralıkları ve kaplama türleri, sistemin F yangın dayanımını doğrudan etkilediğinden üretici yönergeleri izlenmelidir.
Uygulamada en sık yapılan hata nedir?
En yaygın hatalar; Metacaulk 150+ mastik kalınlığının 16 mm’den daha az uygulanması, Metacaulk 68 İntumesan Kılıfın eksik veya gevşek sabitlenmesi ve duvarın F120 şartlarına uygun oluşturulmamasıdır. Ayrıca tesisat deliği boşluğunun tolerans dışı bırakılması, yüzeylerin toz/yağdan arındırılmaması ve malzeme sürekliliğinin kesilmesi performansı ciddi biçimde düşürür.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmeliğe uygun mu?
Detay, pasif yangın güvenliği kapsamında BYKHY gerekliliklerini karşılamak amacıyla tasarlanmıştır ve uluslararası ASTM E814 ile UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Projede uyumluluk için, detayın üretici talimatlarına göre uygulanması, F120 duvar bütünlüğünün sağlanması ve saha denetim kayıtlarının tutulması tavsiye edilir.
W-L-2900 kodu ne anlama geliyor?
W-L-2900, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
