WW-D-1253 Dilatasyon Derzi Yangın Durdurucu Detayı
Duvar Derzi
Detay Bilgileri
Sistem Hakkında
WW-D-1253 dilatasyon derzi yangın durdurucu detayı, Metacaulk 150+, Metacaulk 1000 ve Metacaulk 1200 ürünleri kullanılarak uygulanır. Dilatasyon derzlerinde yangın ve duman geçişini engelleyerek F120 dakika yangın dayanımı sağlar. UL 2079 testlerine göre onaylanmış olup Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygundur.
Teknik İnceleme: Dilatasyon Derzi Yangın Durdurucu Detayı Uygulama Esasları

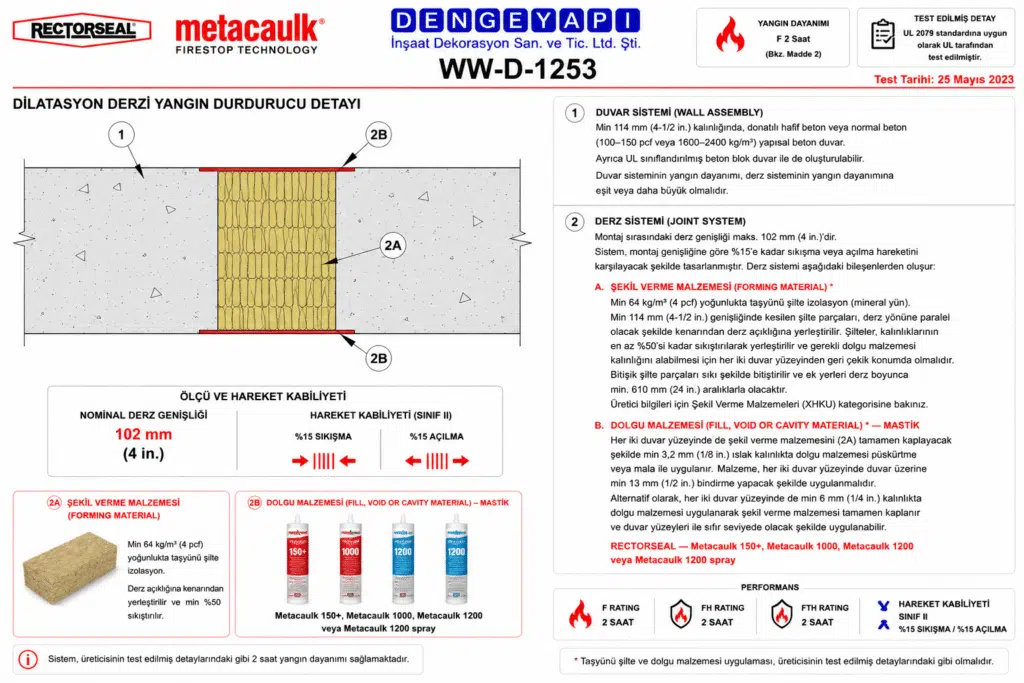

Dilatasyon Derzi Yangın Durdurucu Detayı Bu sistem; yapı blokları arasında bırakılan sismik ve termal düşey dilatasyon derzlerinin (düşey duvar derzleri) yangın geçişine karşı yalıtılması amacıyla UL 2079 (Bina derz sistemlerinin yangın dayanımı testi) standardına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika) olarak tescil edilmiştir. Sistem, düşey duvar yapılarının sismik ve termal hareketlerini karşılayabilen Class II hareket kabiliyetine sahip olup, nominal derz genişliğinde %15 sıkışma (kompresyon) veya genleşme (ekstansiyon) toleranslarını tam olarak karşılamaktadır.
1. Yapısal Duvar Elemanları Ölçü Sınırları (Wall Assembly):
-
Duvar Yapısı: En az 114 mm (4-1/2 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme yapısal duvar veya tescilli beton blok duvar elemanı.
-
Derz Boşluğu Ölçüsü: Uygulama (montaj) anındaki maksimum derz (joint) genişliği 100 mm (4 in.) olmalıdır.
2. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
2A. Arka Dolgu Kalıp Malzemesi (Forming Material): * Ürün Yapısı: Kalıcı kalıp görevi görmesi amacıyla en az 65 kg/m³ (4 pcf) yoğunlukta taşyünü (mineral wool batt) levha dolgusu kullanılmalıdır.
-
Uygulama Geometrisi: Taşyünü parçaları, duvar kalınlığına uygun olarak en az 114 mm (4-1/2 in.) genişlikte şeritler halinde kesilmelidir. Şeritler, derz boşluğuna dik gelecek şekilde (edge-first), derz doğrultusuna paralel olarak ve kalınlık yönünde en az %50 oranında sıkıştırılarak derz açıklığına sıkıca yerleştirilmelidir. Sıkıştırılan taşyünü dolgusu, duvarın her iki yüzeyinden içeriye doğru esnek yangın durdurucu malzemenin kalınlığına uygun şekilde reses yapılarak konumlandırılmalıdır.
-
Ek Yerleri: Ardışık taşyünü levha boylarının uç uca birleştiği derz ek yerleri (butted seams) birbirine sıkıca dayanmalı ve düşey derz hattı boyunca bu ek yerleri arasındaki mesafe en az 610 mm (24 in.) olmalıdır.
-
-
2B. Yangın Durdurucu Malzeme (Fill, Void or Cavity Material – Sealant):
-
Ürün Adı: Metacaulk 150+, Metacaulk 1000, Metacaulk 1200.
-
Uygulama Seçenekleri:
-
Seçenek 1 (Püskürtme / Serme): Taşyünü dolgunun üzerini tamamen kapatacak şekilde duvarın her iki yüzeyine de en az 3.2 mm (1/8 in.) yaş film kalınlığında esnek yangın durdurucu malzeme püskürtülmeli veya mala ile serilmelidir. Bu kaplama, derz kenarlarından duvar yüzeyine en az 13 mm (1/2 in.) taşacak şekilde bindirilerek (overlap) uygulanmalıdır.
-
Seçenek 2 (Alternatif Hem Yüz Dolgu): Duvarın her iki dış yüzey sınırına, taşyünü dolgusunun üzerini tamamen kaplayacak ve beton dış yüzeyiyle pürüzsüzce hem yüz olacak şekilde en az 6 mm (1/4 in.) kalınlıkta esnek yangın durdurucu malzeme uygulanabilir.
-
-
Dilatasyon Derzi Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?
-
Yatay Yangın ve Duman İlerlemesi: Duvar dilatasyon hatları boyunca hedeflenen F120 dakika pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek basınç, alevler ve zehirli duman dalgası, binaların yangın zonlarını ayıran düşey dilatasyon boşluklarından yan odalara veya bitişik koridor bloklarına saniyeler içinde sirayet eder. Taşyünü dolgusunun %50 oranında sıkıştırılmadan gevşek yerleştirilmesi veya yangın durdurucu malzemenin duvar yüzeylerine en az 13 mm bindirilmemesi durumunda, sismik hareketler esnasında yalıtım bariyeri erkenden yırtılır ve derz açık bir duman şaftına dönüşür.
-
Yönetmelik ve Mevzuat İhlali: Düşey duvar dilatasyon derzlerinde test edilmiş sismik hareket kabiliyetli yangın yalıtım detaylarının uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör uygunsuzluk oluşturur.
Kullanılan Ürün ve Uygulama
100 mm genişliğinde Dilatasyon Derzi Yangın Durdurucu uygulama Detayı WW-D-1253 için MC150+ Yangın Durdurucu Mastik veya MC1000 veya MC1200 uygulandığında, dinamik harekette +/- %15,6 Sıkışabilirlik veya genleşebilirlik şartında F120 dakika yangın dayanımı temin edilmiştir.
Düşey Duvar Dilatasyonlarında Maksimum Esneklik: Metacaulk Sismik Yangın Bariyerleri
Modern ticari binalarda, yüksek katlı konut projelerinde ve endüstriyel tesislerde yapı bloklarının termal genleşmelerini ve sismik salınımlarını sönümlemek amacıyla bırakılan düşey duvar dilatasyon boşlukları, yangın esnasında yatay alev ve duman yayılımının en açık rotalarını oluşturur. Dilatasyon Derzi Yangın Durdurucu Detayı Binanın titreşim, rüzgâr yükü ve deprem döngüleri nedeniyle sürekli dinamik hareket halinde olan bu derzlerinde esnekliği korurken aynı zamanda kesintisiz bir yangın bariyeri sağlamak, statik dolgu malzemelerinden çok daha gelişmiş mühendislik çözümleri gerektirir. Dilatasyon Derzi Yangın Durdurucu Detayı WW-D-1253 sistem detayı, 100 mm (4 in.) genişliğe kadar olan düşey duvar genleşme derzlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir pasif yangın durdurucu metodoloji sunar.
Dilatasyon Derzi Yangın Durdurucu Detayı Sistemin sızdırmazlık omurgası, derz boşluğuna %50 gibi yüksek bir kompresyon oranıyla sıkıştırılarak yerleştirilen yüksek yoğunluklu taşyünü ve yapısal hareketlere tam uyum sağlayan elastik Metacaulk 1200 Spray veya Metacaulk 1000 yangın durdurucu malzeme kombinasyonuna dayanır. Class II sismik hareket kabiliyeti sayesinde binanın titreşim, oturma ve deprem salınımlarında çatlama, pullanma veya kopma yapmadan esnekliğini koruyan bu sistem, duman sızdırmazlığı performansını en üst seviyede tutarken duvarın her iki yüzeyinde de F120 (120 dakika) kesintisiz pasif yangın bütünlüğü sağlar. Projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getiren bu tescilli teknoloji, modern mimaride yapısal can emniyetini tescil altına alır.
