Yangın Duvarı PVC Boru Geçişi W-L-2108
Yangın Duvarı PVC Boru Geçişi W-L-2108, modern yapıların yangın güvenliği ihtiyaçlarına uygun olarak tasarlanmış önemli bir sistemdir. Bu sistem, özellikle yanıcı boruların yangın duvarlarından geçtiği noktalarda yangın direncini artırmak amacıyla geliştirilmiştir. Detay No W-L-2108 kapsamında oluşturulan bu uygulama, F60 veya F120 yangın dayanımlı alçıpan duvarlarda uygulanmaktadır.
Alçıpan duvar konstrüksiyonu, ahşap veya çelik kanal dikmelerle desteklenmiştir. Ahşap dikmeler nominal 50×100 mm ölçülerindedir ve 419 mm aralıklarla yerleştirilir. Çelik dikmeler ise en az 64 mm genişliğinde olup maksimum 600 mm aralıklarla konumlandırılır. Kullanılan alçıpan plakalar 16 mm kalınlığında ve 1,22 m genişliğinde olup, maksimum tesisat deliği çapı 127 mm olarak belirtilmiştir.
Sistem içinde yalnızca tek bir yanıcı boru geçişine izin verilmekte ve boru etrafında 6 mm boşluk bırakılmaktadır. Borular PVC, CPVC ya da ABS malzemeden olabilir ve her biri nominal 100 mm (veya daha küçük) çapta olup Schedule 40 veya SDR 17 teknik özelliklerine sahiptir. Yangın dayanımı ise 120 dakika olarak belirlenmiştir.
Bu uygulamada sistemin temel bileşeni MC Yangın Durdurucu Kelepçe‘dir. Bu kelepçe galvanizli çelikten yapılmış olup içi intumesan malzeme ile astarlanmıştır ve boru çevresine sıkıca sabitlenir. Duvar yüzeyine sabitlemek için 38 mm uzunluğunda lamel vida ve 3 mm çapında dübeller kullanılır. Bu montaj yöntemi, Yangın Duvarı PVC Boru Geçişi sisteminin sağlamlığını ve yangın anında etkinliğini artırır. RectorSeal firmasının Metacaulk markası altında geliştirilen bu ürün, UL laboratuvarlarında test edilerek kalite ve güvenilirlik standartlarını karşılamaktadır. Böylece Yangın Duvarı PVC Boru Geçişi, yapılarınızdaki yangın güvenliğinin artırılması için ideal bir çözümdür.
Detay No: W-L-2108
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: Max. mm.
Detay Nevii: PVC / cPVC / ABS boru geçişi
Geçilen Yapı Elemanı: Duvar
Yapı Elemanı Tipi: Alçıpan Duvar
Onay Tarihi: 25/06/2024
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: ABS Boru 100 mm / CPVC Boru 100 mm / PVC Boru 100 mm
Yangın Dayanımı: 120 Dakika
PVC / cPVC / ABS boru geçişi
Nerede Kullanılır:
Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile ASTM E814 ve UL 1479 standartlarına uygun olarak F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvarlarda yanıcı boru geçişlerinde yangın yalıtımı sağlamak için kullanılır. Sistemin uygulanmaması durumunda boru geçiş boşluğu yangın sırasında kritik zayıf nokta oluşturur ve yangının diğer alanlara hızlı yayılmasına sebep olarak can kaybı riski artar.
1) Alçıpan Duvar

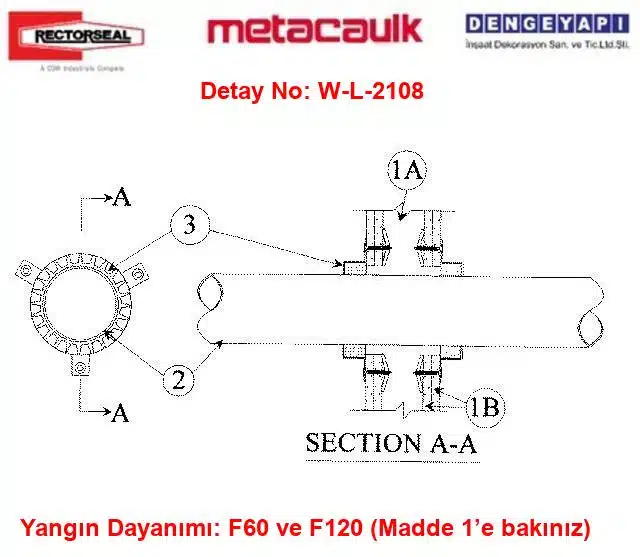

F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı olup, aşağıdaki konstrüksiyon özelliklerini içermelidir:
1A) Dikmeler
Duvar konstrüksiyonu ahşap veya çelik kanal dikmelerden oluşabilir. Ahşap dikmeler nominal 50x100 mm ölçülerinde olup, 419 mm aralıklarla yerleştirilmelidir. Çelik dikmeler en az 64 mm genişliğinde ve maksimum 600 mm aralıklarla yerleştirilmelidir.
1B) Alçıpan Plaka
16 mm kalınlığında, 1,22 m genişliğinde kare veya konik kenarlı alçıpan kullanılmalıdır. Alçıpan tipi, kalınlığı, kat sayısı, bağlantı elemanı türü ve levha yönlendirmesi, üreticisinin test edilmiş detayındaki tariflenen şekilde olmalıdır. Maksimum tesisat deliği çapı 127 mm’dir. Yangın durdurucu sistemin F Yangın Dayanımı, monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Geçiş Yapan Tesisat Elemanı
Yangın durdurucu sistemin ortasına yerleştirilecek tek bir yanıcı boru vardır. Sistem içerisinde boru etrafında nominal 6 mm boşluk bırakılmalıdır. Boru, duvar montajının her iki tarafında sağlam şekilde desteklenmelidir. Kullanılabilecek boru türleri ve boyutları aşağıdaki gibidir:
2A) PVC Boru
Nominal 100 mm (veya daha küçük) çapında Schedule 40 katı veya hücresel çekirdekli PVC veya uPVC boru, kapalı (proses veya tedarik) veya havalandırmalı (drenaj, atık veya havalandırma) tesisat sistemlerinde kullanılabilir.
2B) CPVC Boru
Nominal 100 mm (veya daha küçük) çapında SDR 17 veya Schedule 40 CPVC boru, kapalı (proses veya tedarik) veya havalandırmalı (drenaj, atık veya havalandırma) tesisat sistemlerinde kullanılabilir.
Nominal 100 mm (veya daha küçük) çapında Schedule 40 katı veya hücresel çekirdekli PVC veya uPVC boru, kapalı (proses veya tedarik) veya havalandırmalı (drenaj, atık veya havalandırma) tesisat sistemlerinde kullanılabilir.
2C) ABS Boru
Nominal 100 mm (veya daha küçük) çapında Schedule 40 katı veya hücresel çekirdekli ABS boru, kapalı (proses veya tedarik) veya havalandırmalı (drenaj, atık veya havalandırma) tesisat sistemlerinde kullanılabilir.
3) Yangın Durdurucu Sistem

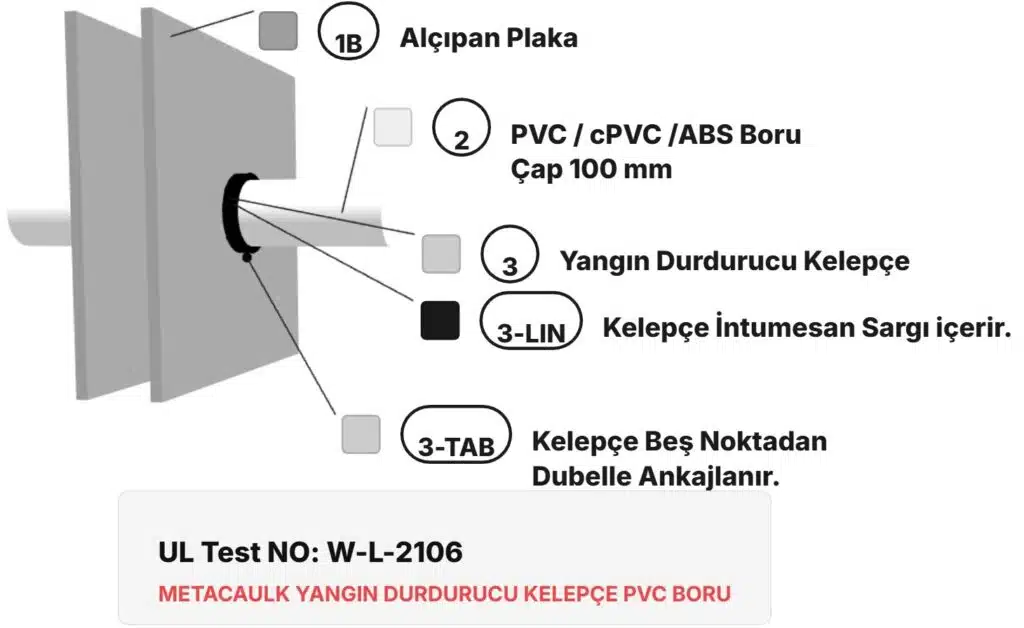

Galvanizli çelikten yapılmış ve iç kısmı intumesan malzeme ile astarlanmış MC Yangın Durdurucu Kelepçe, geçiş yapan tesisatın çapına uygun boyutlarda olmalıdır. Kelepçe, geçiş yapan tesisat etrafına, üreticisinin montaj talimatlarına uygun yerleştirilmelidir. Her sabitleme sekmesinde 38 mm uzunluğunda lamel vida veya 3 mm çapında, dübellerle duvar yüzeylerine sağlam şekilde tutturulmalıdır. Üretici/Ürün: RECTORSEAL — Metacaulk MC Yangın Durdurucu Kelepçe.
Yangın Duvarı PVC Boru Geçişi W-L-2108
Yangın Duvarı PVC Boru Geçişi W-L-2108, yangın güvenliği alanında önemli çözümler sunan bir üründür. RectorSeal üretimi olan bu ürün, Metacaulk markası altında piyasaya sunulmuştur.
F60 ve F120 yangın dayanımı sertifikalarına sahip olan bu sistem, özellikle alçıpan duvarlarda PVC, CPVC ve ABS gibi yanıcı boruların geçiş noktalarında yangına karşı etkili koruma sağlar.
Sistem, nominal 100 mm ve daha küçük çaplarda Schedule 40 ve SDR 17 standartlarına uygun borular için uygulanabilir. Ürün içinde yer alan MC Yangın Durdurucu Kelepçe, galvanizli çelikten yapılmış olup intumesan sargı ile içten kaplanmıştır. Bu sayede ısı etkisiyle şişerek boru etrafında yangını durdurur. Montajı kolaydır; boru ile duvar arasındaki nominal 6 mm boşluk, sağlam sabitleme vida ve dübeller ile desteklenir. Detay No W-L-2108 kapsamında üretilen bu sistem, UL onaylıdır ve yüksek test standartlarından geçmiştir.
Yangın Duvarı PVC Boru Geçişi, yangın anında tesisat borularının yangını geçirmemesini sağlayarak yapının genel yangın güvenliğini yükseltir. Metacaulk MC Yangın Durdurucu Kelepçe ile uyumlu olarak çalışır ve yapıların yangın yönetmeliğine uygunluğunu garantiler. Bu ürün, yangına dayanıklı tesisat çözümlerinde kritik öneme sahiptir. Yangın Duvarı PVC Boru Geçişi W-L-2108, detaylı test ve onay süreçlerinden geçmiş olup, yapılarınızda yangın güvenliğinin artırılmasını amaçlayan profesyonel bir üründür.
